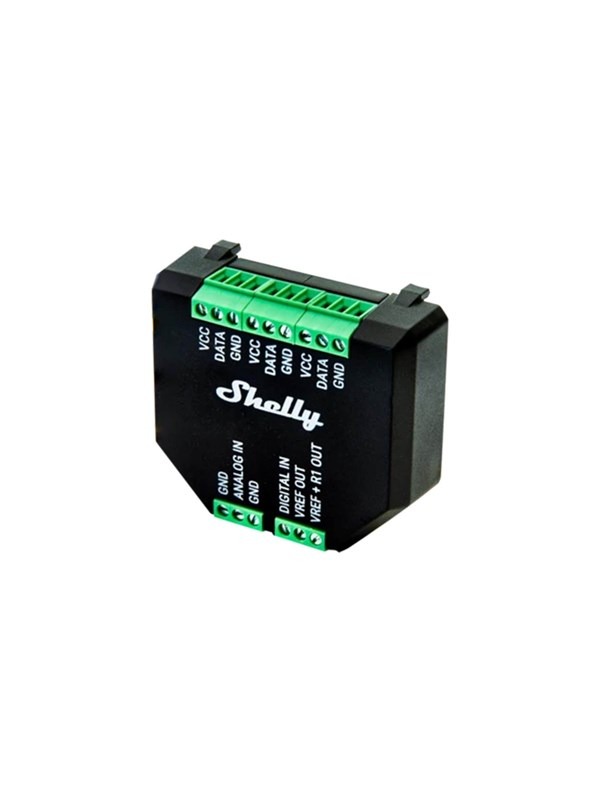

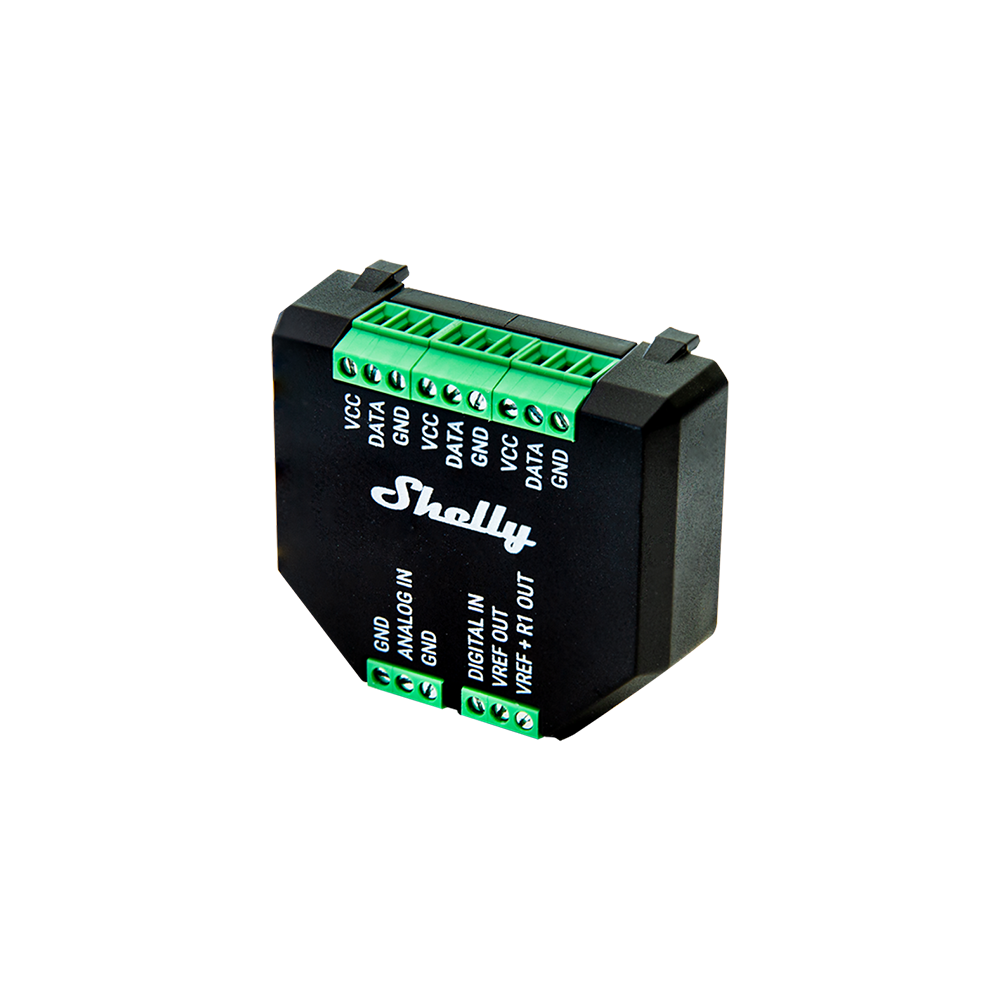

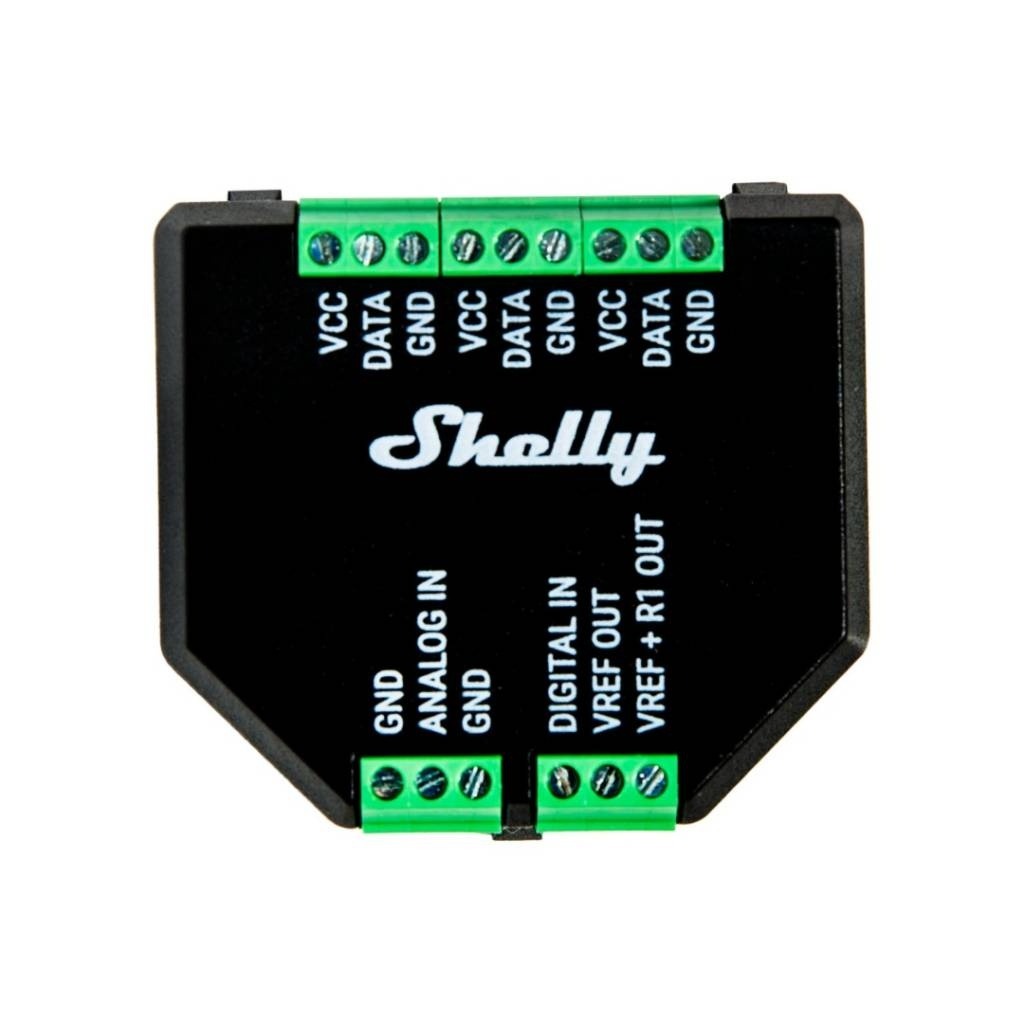

Módulo De Expansión Analógica Y Digital Plus Add-On

SKU:
PLUSADD-ON
  • Interface de sensor con aislamiento galvántico para Shelly Plus y Shelly Gen3/Gen4
  • 1 entrada analógica (ANALOG IN)
  • 1 entrada digital (DIGITAL IN)
  • Salida de referencia de voltaje (VREF OUT)
  • Salida de referencia con resistencia de pull-up (VREF + R1 OUT), donde la resistencia es de 10 kΩ
  • 2 terminales de tierra (GND)
  • Soporta comunicación serial propietaria de Shelly para conexión al dispositivo Shelly Plus
  • Soporta hasta 5 sensores DS18B20
  • Soporta 1 sensor DHT22
  • Soporta resistencias NTC con resistencia nominal de 10 kΩ y β = 4000 K
  • Soporta fotorelés
  • Soporta sensores de humedad del suelo
  • Soporta sensores de proximidad ultrasonico
  • Soporta sensores capacitivos de nivel o líquido con β = 4000 K
  • Soporta detectores de sonido
  • Soporta otros sensores analógicos con salida de 0 a 10 V
  • Suministra 3 salidas de alimentación sensor (VCC) conectadas al mismo trácto PCB
  • Suministra 3 salidas de datos sensor (DATA) conectadas al mismo trácto PCB
  • Suministra 3 terminales de tierra (GND) conectados a la misma capa de tierra del PCB
  • Requiere alimentación CC de 3.3 V proveniente del dispositivo Shelly Plus
  • Consumo máximo sin sensores: menos de 0.5 W
  • Corriente máxima de VCC: 10 mA
  • Corriente máxima de VREF OUT: 1 mA
  • Tamaño físico: 37 × 42 × 15 mm ±0.5 mm (aprox. 1.46 × 1.65 × 0.59 in)
  • Peso: 105 g
  • Material del carcason: plástico
  • Torque máximo de bornes: 0.1 Nm (aprox. 0.89 lb·in)
  • Ambiente: temperatura -20 °C a 40 °C; humedad 30 % a 70 % RH; altitud hasta 2000 m
USD 37,09 USD 37,09 (impuesto incluido)
0% Off

Agregar al carrito
Brand: Shelly
Category: Dimmers

Es un módulo de expansión con aislamiento galvántico para Shelly Plus y Gen3, que agrega 1 entrada analógica, 1 entrada digital, VREF OUT y VREF+R1 OUT a los dispositivos conectados.

Especificaciones Técnicas

Tipo de dispositivoMódulo de expansión sensorial con aislamiento galvántico
Entradas1 entrada analógica (ANALOG IN), 1 entrada digital (DIGITAL IN)
SalidasSalida de referencia de voltaje (VREF OUT), salida de referencia con resistencia pull-up (VREF + R1 OUT)
Resistencia R110 kΩ
Tensión de alimentación DC3.3 V
Consumo de energía (sin sensores)Menor a 0.5 W
Corriente VCC máxima10 mA1 mA
Tamaño físico37 x 42 x 15 mm ±0.5 mm
Peso105 g
MaterialesPlástico para el módulo, bornes de tornillo hasta 0.1 Nm
Temperatura ambiente-20 °C a 40 °C
Humedad relativa30 % a 70 % RH
Altitud máxima2000 m
ConectividadInterfaz serial propietaria de Shelly para conectar al Shelly Plus; 1-Wire; bornes de sensores VCC, DATA y GND
Sensores compatiblesHasta 5 DS18B20, 1 DHT22, resistores NTC 10 kΩ (β = 4000 K), fotorelés, sensores de humedad del suelo, sensores ultracúspida, sensores de nivel líquido capacitivos, detectores de sonido y otros sensores analógicos 0–10 V
